P4 05-L2_Learning

P4示例程序-05 L2自学习交换机

  • 功能

    在L2交换机的基础上，引入控制平面使得交换机能够自学习到转发表、而无需预先配置，类似于实现经典SDN中的Packet-In消息与Packet-Out消息

  • 拓扑结构

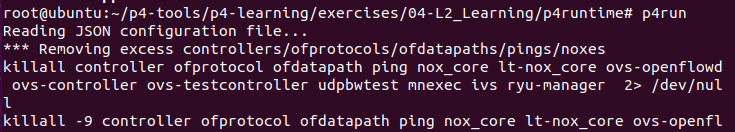

拓扑结构

  • 代码

  • Clone

  1. p4app_clone.json
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    "topology": {
      "assignment_strategy": "l2",
      "default":{
        "auto_arp_tables": false
      },
      "links": [["h1", "s1"], ["h2", "s1"], ["h3", "s1"], ["h4","s1"]],
      "hosts": {
        "h1": {
        },
        "h2": {
        }
        ,
        "h3": {
        }
        ,
        "h4": {
        }
      },
      "switches": {
        "s1": {
          "cpu_port" : true
        }
      }
    }
  2. Headers
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    typedef bit<9>  egressSpec_t; // 定义出端口类型
    typedef bit<48> macAddr_t; // 定义 MAC 地址类型
    typedef bit<32> ip4Addr_t; // 定义 IPv4 地址类型

    header ethernet_t {
        macAddr_t dstAddr; // 目的 MAC 地址
        macAddr_t srcAddr; // 源 MAC 地址
        bit<16>   etherType; // 以太网类型字段
    }

    header cpu_t {
        bit<48> srcAddr; // 记录源 MAC 地址
        bit<16> ingress_port; // 记录入端口号
    }

    struct metadata {
        @field_list(0)
        bit<9> ingress_port; // 用户自定义元数据，记录入端口
    }

    struct headers {
        ethernet_t   ethernet; // 以太网头部
        cpu_t        cpu; // 自定义 CPU 学习头部
    }
  3. Parser
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    parser MyParser(packet_in packet,
                    out headers hdr,
                    inout metadata meta,
                    inout standard_metadata_t standard_metadata) {

        state start {
            packet.extract(hdr.ethernet); // 提取以太网头部
            transition accept; // 状态转移到 accept
        }
    }
  4. Checksum Verification
    1
    2
    3
    4
    control MyVerifyChecksum(inout headers hdr, inout metadata meta) {
        apply {
        }
    }
  5. Ingress Processing
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    45
    46
    47
    48
    49
    50
    51
    52
    53
    54
    55
    56
    57
    58
    59
    60
    61
    62
    63
    64
    65
    66
    67
    68
    69
    70
    71
    control MyIngress(inout headers hdr,
                      inout metadata meta,
                      inout standard_metadata_t standard_metadata) {

        action drop() {
            mark_to_drop(standard_metadata); // 标记该数据包丢弃
        }

        action mac_learn() {
            meta.ingress_port = standard_metadata.ingress_port; // 记录入端口
            clone_preserving_field_list(CloneType.I2E, 100, 0); // 克隆数据包用于学习
        }

        table smac {
            key = {
                hdr.ethernet.srcAddr: exact; // 使用源 MAC 地址匹配
            }

            actions = {
                mac_learn; // 执行学习动作
                NoAction; // 不执行动作
            }
            size = 256; // 表项大小为 256
            default_action = mac_learn; // 默认执行学习动作
        }

        action forward(bit<9> egress_port) {
            standard_metadata.egress_spec = egress_port; // 设置出端口
        }

        table dmac {
            key = {
                hdr.ethernet.dstAddr: exact; // 使用目的 MAC 地址匹配
            }

            actions = {
                forward; // 执行转发动作
                NoAction; // 不执行动作
            }
            size = 256; // 表项大小为 256
            default_action = NoAction; // 默认不做动作
        }

        action set_mcast_grp(bit<16> mcast_grp) {
            standard_metadata.mcast_grp = mcast_grp; // 设置多播组
        }

        table broadcast {
            key = {
                standard_metadata.ingress_port: exact; // 根据入端口匹配
            }

            actions = {
                set_mcast_grp; // 设置多播组动作
                NoAction; // 不执行动作
            }
            size = 256; // 表项大小为 256
            default_action = NoAction; // 默认不设置多播组
        }

        apply {

            smac.apply(); // 应用源地址学习表
            if (dmac.apply().hit){
                // # 命中目的地址表，不需要额外处理
            }
            else {
                broadcast.apply(); // 未命中则应用广播表
            }
        }
    }
  6. Egress Processing
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    control MyEgress(inout headers hdr,
                     inout metadata meta,
                     inout standard_metadata_t standard_metadata) {

        apply {

            // If ingress clone
            if (standard_metadata.instance_type == 1){
                hdr.cpu.setValid(); // 设置 CPU 头部为有效
                hdr.cpu.srcAddr = hdr.ethernet.srcAddr; // 将源 MAC 写入 CPU 头部
                hdr.cpu.ingress_port = (bit<16>)meta.ingress_port; // 写入入口端口
                hdr.ethernet.etherType = L2_LEARN_ETHER_TYPE; // 更改以太类型为学习类型
                truncate((bit<32>)22); //ether+cpu header # 截断包长为 22 字节
            }
        }
    }
  7. Checksum Computation
    1
    2
    3
    4
    control MyComputeChecksum(inout headers hdr, inout metadata meta) {
         apply {
        }
    }
  8. DE parser
    1
    2
    3
    4
    5
    6
    7
    control MyDeparser(packet_out packet, in headers hdr) {
        apply {
            //parsed headers have to be added again into the packet.
            packet.emit(hdr.ethernet); // 重新打包以太网头部
            packet.emit(hdr.cpu); // 打包 CPU 学习头部
        }
    }
  9. Switch
    1
    2
    3
    4
    5
    6
    7
    8
    V1Switch(
    MyParser(),
    MyVerifyChecksum(),
    MyIngress(),
    MyEgress(),
    MyComputeChecksum(),
    MyDeparser()
    ) main;
  10. controller_base.py
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    45
    46
    47
    48
    49
    50
    51
    52
    53
    54
    55
    56
    57
    58
    59
    60
    61
    62
    63
    64
    65
    66
    67
    68
    69
    70
    71
    72
    73
    74
    75
    76
    77
    78
    79
    80
    81
    82
    83
    # controller_base.py
    from p4utils.utils.helper import load_topo
    from p4utils.utils.sswitch_p4runtime_API import SimpleSwitchP4RuntimeAPI
    from p4utils.utils.sswitch_thrift_API import SimpleSwitchThriftAPI

    class BaseController:
        def __init__(self, sw_name):
            # 加载交换机拓扑文件 topology.json
            self.topo = load_topo('topology.json')
            self.sw_name = sw_name
            # 获取连接 CPU 端口的 port index；可能为 None
            self.cpu_port = self.topo.get_cpu_port_index(self.sw_name)

            # 获取交换机设备 ID（用于 gRPC）
            device_id = self.topo.get_p4switch_id(sw_name)
            grpc_port = self.topo.get_grpc_port(sw_name)
            sw_data = self.topo.get_p4rtswitches()[sw_name]

            # 初始化 gRPC 控制面 API 客户端
            self.controller = SimpleSwitchP4RuntimeAPI(
                device_id,
                grpc_port,
                p4rt_path=sw_data['p4rt_path'],
                json_path=sw_data['json_path']
            )

            # 调用初始化逻辑
            self.init()

        def reset(self):
            # gRPC reset 控制面状态
            self.controller.reset_state()
            # 使用 Thrift 完整重置转发面状态
            thrift_port = self.topo.get_thrift_port(self.sw_name)
            controller_thrift = SimpleSwitchThriftAPI(thrift_port)
            controller_thrift.reset_state()

        def init(self):
            # 执行重置
            self.reset()
            # 配置广播组
            self.add_broadcast_groups()
            # 配置 clone session 用于 CPU 收包
            self.add_clone_session()

        def add_clone_session(self):
            # 如果有 CPU 端口配置，则创建 clone session，将报文复制到 CPU
            if self.cpu_port is not None:
                self.controller.cs_create(100, [self.cpu_port])

        def add_broadcast_groups(self):
            # 获取所有接口名对应端口号
            interfaces_to_port = self.topo.get_node_intfs(fields=['port'])[self.sw_name].copy()
            # 排除 lo 接口
            interfaces_to_port.pop('lo', None)
            # 排除 CPU 端口接口
            interfaces_to_port.pop(self.topo.get_cpu_port_intf(self.sw_name), None)

            mc_grp_id = 1  # 多播组 ID 号
            for ingress_port in interfaces_to_port.values():
                # 除去当前 ingress_port，生成目标端口列表
                port_list = list(interfaces_to_port.values())
                port_list.remove(ingress_port)

                # 创建多播组，将所有其它端口加入组
                self.controller.mc_mgrp_create(mc_grp_id, port_list)
                # 添加广播表项：当来自 ingress_port 时，使用 mc_grp_id 多播
                self.controller.table_add(
                    "broadcast",
                    "set_mcast_grp",
                    [str(ingress_port)],
                    [str(mc_grp_id)]
                )
                mc_grp_id += 1

        def learn(self, learning_data):
            # 根据新学到的 (MAC, port)，添加转发表项
            for mac_addr, ingress_port in learning_data:
                print(f"mac: {mac_addr:012X} ingress_port: {ingress_port}")
                # 添加 smac 表项（标记为已学习）
                self.controller.table_add("smac", "NoAction", [str(mac_addr)])
                # 添加 dmac 表项：目的 MAC 转发到 ingress_port
                self.controller.table_add("dmac", "forward", [str(mac_addr)], [str(ingress_port)])
  11. controller_main.py
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    # main.py
    import sys
    from digest_learning import DigestLearningController
    from cpu_learning import CpuLearningController

    if __name__ == "__main__":
        sw_name = sys.argv[1]        # 交换机名称，例如 's1'
        receive_from = sys.argv[2]   # 参数 "digest" 或 "cpu"

        if receive_from == "digest":
            # 启动 digest 模式控制器
            DigestLearningController(sw_name).run()
        elif receive_from == "cpu":
            # 启动 cpu 学习模式控制器
            CpuLearningController(sw_name).run()
        else:
            print("Usage: python main.py <sw_name> <digest|cpu>")
  12. controller_clone.py
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    # cpu_learning.py
    from controller_base import BaseController
    from scapy.all import Ether, sniff, Packet, BitField, raw

    # 定义一个自定义报文格式，用于解析 clone 到 CPU 的包负载
    class CpuHeader(Packet):
        name = 'CpuPacket'
        fields_desc = [
            BitField('macAddr', 0, 48),       # 源 MAC 地址字段
            BitField('ingress_port', 0, 16)   # ingress port 字段
        ]

    class CpuLearningController(BaseController):

        def recv_msg_cpu(self, pkt):
            # 使用 scapy 解包原始数据包
            packet = Ether(raw(pkt))
            # 判断以太类型是否匹配自定义 CPU 协议
            if packet.type == 0x1234:
                cpu_header = CpuHeader(bytes(packet.load))
                # 从 header 中提取 mac 和 ingress_port，进行学习
                self.learn([(cpu_header.macAddr, cpu_header.ingress_port)])

        def run(self):
            # 获取 CPU 接口名称（从拓扑中，并将 eth0→eth1）
            cpu_port_intf = str(self.topo.get_cpu_port_intf(self.sw_name).replace("eth0", "eth1"))
            # 使用 scapy 抓包监听 CPU 接口，调用 recv_msg_cpu 处理每个包
            sniff(iface=cpu_port_intf, prn=self.recv_msg_cpu)

  13. network_clone.py
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    from p4utils.mininetlib.network_API import NetworkAPI

    net = NetworkAPI()

    # Network general options
    net.setLogLevel('info')
    net.setCompiler(p4rt=True)
    net.disableArpTables()

    # Network definition
    net.addP4RuntimeSwitch('s1')
    net.setP4Source('s1','./p4src/l2_learning_copy_to_cpu.p4')
    net.addHost('h1')
    net.addHost('h2')
    net.addHost('h3')
    net.addHost('h4')
    net.addLink('s1', 'h1')
    net.addLink('s1', 'h2')
    net.addLink('s1', 'h3')
    net.addLink('s1', 'h4')

    # Assignment strategy
    net.l2()

    # Nodes general options
    net.enableCpuPortAll()
    net.enablePcapDumpAll()
    net.enableLogAll()
    net.enableCli()
    net.startNetwork()

  • Digest

  1. p4app_digest.json
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    "topology": {
        "assignment_strategy": "l2",
        "default":{
          "auto_arp_tables": false
        },
        "links": [["h1", "s1"], ["h2", "s1"], ["h3", "s1"], ["h4","s1"]],
        "hosts": {
          "h1": {
          },
          "h2": {
          }
          ,
          "h3": {
          }
          ,
          "h4": {
          }
        },
        "switches": {
          "s1": {
          }
        }
      }
  2. Headers
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    ypedef bit<9>  egressSpec_t; // 定义egress端口字段类型
    typedef bit<48> macAddr_t; // 定义MAC地址类型
    typedef bit<32> ip4Addr_t; // 定义IPv4地址类型

    header ethernet_t { // 定义以太网头部结构
        macAddr_t dstAddr; // 目标MAC地址
        macAddr_t srcAddr; // 源MAC地址
        bit<16>   etherType; // 以太网类型字段
    }

    struct learn_t { // 定义学习信息结构
        bit<48> srcAddr; // 源MAC地址
        bit<9>  ingress_port; // 入端口号
    }

    struct metadata { // 定义元数据结构
        /* empty */
        learn_t learn; // 添加学习字段
    }

    struct headers { // 定义报文头部集合
        ethernet_t   ethernet; // 以太网头部
    }
  3. Parser
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    parser MyParser(packet_in packet,
                    out headers hdr,
                    inout metadata meta,
                    inout standard_metadata_t standard_metadata) {

        state start { // 起始状态
            packet.extract(hdr.ethernet); // 提取以太网头部
            transition accept; // 状态转移至accept
        }
    }
  4. Checksum Verification
    1
    2
    3
    4
    control MyVerifyChecksum(inout headers hdr, inout metadata meta) {
        apply {
        }
    }
  5. Ingress Processing
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    45
    46
    47
    48
    49
    50
    51
    52
    53
    54
    55
    56
    57
    58
    59
    60
    61
    62
    63
    64
    65
    66
    67
    68
    control MyIngress(inout headers hdr,
                      inout metadata meta,
                      inout standard_metadata_t standard_metadata) {

        action drop() { // 丢弃动作
            mark_to_drop(standard_metadata); // 设置为丢弃
        }

        action mac_learn(){ // 学习源MAC地址
            meta.learn.srcAddr = hdr.ethernet.srcAddr; // 存储源MAC
            meta.learn.ingress_port = standard_metadata.ingress_port; // 存储入端口
            digest<learn_t>(1, meta.learn); // 发送digest到控制器
        }

        table smac { // 源MAC学习表
            key = {
                hdr.ethernet.srcAddr: exact; // 匹配源MAC
            }
            actions = {
                mac_learn; // 调用学习动作
                NoAction; // 或不执行
            }
            size = 256; // 表项大小
            default_action = mac_learn; // 默认进行学习
        }

        action forward(bit<9> egress_port) { // 转发动作
            standard_metadata.egress_spec = egress_port; // 设置出端口
        }

        table dmac { // 目标MAC转发表
            key = {
                hdr.ethernet.dstAddr: exact; // 匹配目标MAC
            }
            actions = {
                forward; // 调用转发动作
                NoAction; // 或不执行
            }
            size = 256; // 表项大小
            default_action = NoAction; // 默认不转发
        }

        action set_mcast_grp(bit<16> mcast_grp) { // 设置多播组
            standard_metadata.mcast_grp = mcast_grp; // 设置多播字段
        }

        table broadcast { // 广播表
            key = {
                standard_metadata.ingress_port: exact; // 匹配入端口
            }
            actions = {
                set_mcast_grp; // 设置多播组
                NoAction; // 或不执行
            }
            size = 256; // 表项大小
            default_action = NoAction; // 默认不设置
        }

        apply { // 应用阶段
            smac.apply(); // 应用源MAC表
            if (dmac.apply().hit){ // 若目标MAC命中
                // 什么都不做（继续转发）
            }
            else {
                broadcast.apply(); // 否则执行广播表
            }
        }
    }
  6. Egress Processing
    1
    2
    3
    4
    5
    6
    7
    control MyEgress(inout headers hdr,
                     inout metadata meta,
                     inout standard_metadata_t standard_metadata) {

        apply {  } // 不做egress处理
    }

  7. Checksum Computation
    1
    2
    3
    4
    control MyComputeChecksum(inout headers hdr, inout metadata meta) {
         apply {
        }
    }
  8. DE parser
    1
    2
    3
    4
    5
    6
    7
    control MyDeparser(packet_out packet, in headers hdr) {
        apply {
            //parsed headers have to be added again into the packet.
            packet.emit(hdr.ethernet); // 重新打包以太网头部
        }
    }

  9. Switch
    1
    2
    3
    4
    5
    6
    7
    8
    9
    V1Switch(
    MyParser(),
    MyVerifyChecksum(),
    MyIngress(),
    MyEgress(),
    MyComputeChecksum(),
    MyDeparser()
    ) main;

  10. controller_digest.py
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    # digest_learning.py
    from controller_base import BaseController

    class DigestLearningController(BaseController):

        def config_digest(self):
            # 启用 digest 报文：从表 learn_t 中上报最多 10 条条目，每隔最久 1 ms
            self.controller.digest_enable('learn_t', 1000000, 10, 1000000)

        def unpack_digest(self, dig_list):
            learning_data = []
            # 解析 digest message 列表
            for dig in dig_list.data:
                # 第一个字段是 MAC 地址（48 位）
                mac_addr = int.from_bytes(dig.struct.members[0].bitstring, byteorder='big')
                # 第二个字段是 ingress_port（16 位）
                ingress_port = int.from_bytes(dig.struct.members[1].bitstring, byteorder='big')
                learning_data.append((mac_addr, ingress_port))
            return learning_data

        def recv_msg_digest(self, dig_list):
            # 解包 digest 并调用学习函数
            learning_data = self.unpack_digest(dig_list)
            self.learn(learning_data)

        def run(self):
            # 启用 digest 上报
            self.config_digest()
            # 不断获取 digest 列表并处理
            while True:
                dig_list = self.controller.get_digest_list()
                self.recv_msg_digest(dig_list)

  11. network_digest.py
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    from p4utils.mininetlib.network_API import NetworkAPI

    net = NetworkAPI()

    # Network general options
    net.setLogLevel('info')
    net.setCompiler(p4rt=True)
    net.disableArpTables()

    # Network definition
    net.addP4RuntimeSwitch('s1')
    net.setP4Source('s1','./p4src/l2_learning_digest.p4')
    net.addHost('h1')
    net.addHost('h2')
    net.addHost('h3')
    net.addHost('h4')
    net.addLink('s1', 'h1')
    net.addLink('s1', 'h2')
    net.addLink('s1', 'h3')
    net.addLink('s1', 'h4')

    # Assignment strategy
    net.l2()

    # Nodes general options
    net.enablePcapDumpAll()
    net.enableLogAll()
    net.enableCli()
    net.startNetwork()

  • P4仿真(以clone模式为例)

  1. 启动网络拓扑sudo p4run
网络拓扑
  1. 以clone模式启动S1sudo python l2_learning_controller.py s1 cpu
启动s1

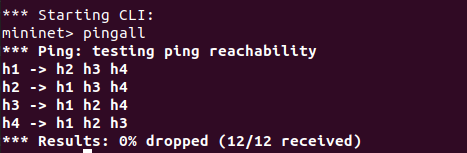

  1. 启动pingall命令，发现主机间成功通信
pingall命令
P4
#原创 #2025 #P4 #SDN
P4 05-L2_Learning
http://example.com/2025/07/30/P4 05-L2_Learning/
作者
Wsdbybyd
发布于
2025年7月30日
许可协议
