P4 08-ECMP

P4示例程序-08 ECMP

功能

ECMP即等价多路径路由，网络里如果存在多条到达同一目的地且代价相同的路径，就可以把流量分散到这些路径上，实现负载均衡，以提高带宽利用率。在P4交换机的实现中主要涉及哈希函数

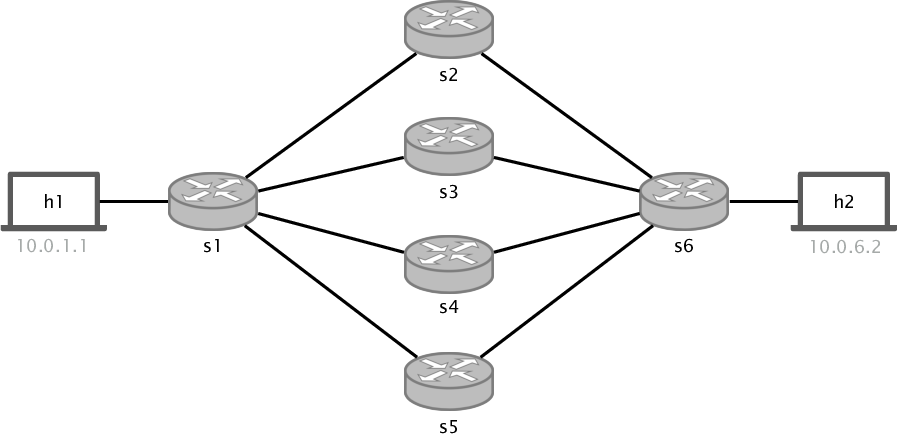

拓扑结构

代码

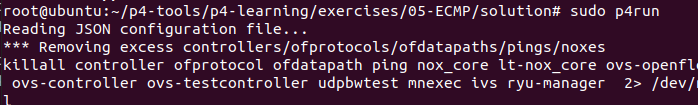

p4app.json

{
  "p4_src": "p4src/ecmp.p4",
  "cli": true,
  "pcap_dump": true,
  "enable_log": true,
  "topology": {
    "assignment_strategy": "mixed",
    "links": [["h1", "s1"], ["h2", "s6"], ["s1", "s2"], ["s1", "s3"], ["s1", "s4"], ["s1", "s5"], ["s2", "s6"], ["s3", "s6"], ["s4", "s6"], ["s5", "s6"]],
    "hosts": {
      "h1": {
      },
      "h2": {
      }
    },
    "switches": {
      "s1": {
        "cli_input": "sw-commands/s1-commands.txt"
      },
      "s2": {
        "cli_input": "sw-commands/s2-commands.txt"
      },
      "s3": {
        "cli_input": "sw-commands/s3-commands.txt"
      },
      "s4": {
        "cli_input": "sw-commands/s4-commands.txt"
      },
      "s5": {
        "cli_input": "sw-commands/s5-commands.txt"
      },
      "s6": {
        "cli_input": "sw-commands/s6-commands.txt"
      }
    }
  }
}

Headers

const bit<16> TYPE_IPV4 = 0x800; // IPv4以太网类型

typedef bit<9>  egressSpec_t; // 定义出口端口类型
typedef bit<48> macAddr_t; // 定义MAC地址类型
typedef bit<32> ip4Addr_t; // 定义IPv4地址类型

header ethernet_t {
    macAddr_t dstAddr; // 目的MAC地址
    macAddr_t srcAddr; // 源MAC地址
    bit<16>   etherType; // 以太网类型字段
}

header ipv4_t {
    bit<4>    version; // IP版本
    bit<4>    ihl; // 首部长度
    bit<6>    dscp; // 区分服务字段
    bit<2>    ecn; // 显式拥塞通知
    bit<16>   totalLen; // 总长度
    bit<16>   identification; // 标识
    bit<3>    flags; // 标志
    bit<13>   fragOffset; // 分段偏移
    bit<8>    ttl; // 生存时间
    bit<8>    protocol; // 上层协议类型
    bit<16>   hdrChecksum; // 头部校验和
    ip4Addr_t srcAddr; // 源IPv4地址
    ip4Addr_t dstAddr; // 目的IPv4地址
}

header tcp_t{
    bit<16> srcPort; // 源端口号
    bit<16> dstPort; // 目的端口号
    bit<32> seqNo; // 序列号
    bit<32> ackNo; // 确认号
    bit<4>  dataOffset; // 数据偏移
    bit<4>  res; // 保留字段
    bit<1>  cwr; // CWR位
    bit<1>  ece; // ECE位
    bit<1>  urg; // 紧急指针有效
    bit<1>  ack; // 确认位
    bit<1>  psh; // 推送标志
    bit<1>  rst; // 重置连接
    bit<1>  syn; // 同步序列编号
    bit<1>  fin; // 终止连接
    bit<16> window; // 滑动窗口大小
    bit<16> checksum; // TCP校验和
    bit<16> urgentPtr; // 紧急指针
}

struct metadata {
    bit<14> ecmp_hash; // ECMP哈希值
    bit<14> ecmp_group_id; // ECMP组ID
}

struct headers {
    ethernet_t   ethernet; // 以太网头部
    ipv4_t       ipv4; // IPv4头部
    tcp_t        tcp; // TCP头部
}

Parser

parser MyParser(packet_in packet,
                out headers hdr,
                inout metadata meta,
                inout standard_metadata_t standard_metadata) {

    state start {
        transition parse_ethernet; // 初始状态转到以太网解析
    }

    state parse_ethernet {
        packet.extract(hdr.ethernet); // 提取以太网头部
        transition select(hdr.ethernet.etherType){ // 根据类型字段选择下一状态
            TYPE_IPV4: parse_ipv4; // 如果是IPv4，转到IPv4解析
            default: accept; // 否则接受包
        }
    }

    state parse_ipv4 {
        packet.extract(hdr.ipv4); // 提取IPv4头部
        transition select(hdr.ipv4.protocol){ // 根据协议字段判断下一状态
            6 : parse_tcp; // TCP协议则进入TCP解析
            default: accept; // 其他协议直接接受
        }
    }

    state parse_tcp {
        packet.extract(hdr.tcp); // 提取TCP头部
        transition accept; // 接受包
    }
}

Checksum Verification

control MyVerifyChecksum(inout headers hdr, inout metadata meta) {
    apply {
    }
}

Ingress Processing

control MyIngress(inout headers hdr,
                  inout metadata meta,
                  inout standard_metadata_t standard_metadata) {
    action drop() {
        mark_to_drop(standard_metadata); // 丢弃数据包
    }

    action ecmp_group(bit<14> ecmp_group_id, bit<16> num_nhops){
        hash(meta.ecmp_hash, // 对以下字段进行哈希计算
	    HashAlgorithm.crc16, // 哈希算法为crc16
	    (bit<1>)0, // 随机种子
	    { hdr.ipv4.srcAddr,
	      hdr.ipv4.dstAddr,
          hdr.tcp.srcPort,
          hdr.tcp.dstPort,
          hdr.ipv4.protocol},
	    num_nhops); // 取模运算基数为下一跳数

	    meta.ecmp_group_id = ecmp_group_id; // 存储ECMP组ID
    }

    action set_nhop(macAddr_t dstAddr, egressSpec_t port) {
        hdr.ethernet.srcAddr = hdr.ethernet.dstAddr; // 源MAC地址设为原先的目的地址
        hdr.ethernet.dstAddr = dstAddr; // 设置新的目的MAC地址
        standard_metadata.egress_spec = port; // 设置转发端口
        hdr.ipv4.ttl = hdr.ipv4.ttl - 1; // TTL减1
    }

    table ecmp_group_to_nhop {
        key = {
            meta.ecmp_group_id:    exact; // ECMP组ID精确匹配
            meta.ecmp_hash: exact; // 哈希值精确匹配
        }
        actions = {
            drop; // 丢弃
            set_nhop; // 设置下一跳
        }
        size = 1024; // 表大小为1024
    }

    table ipv4_lpm {
        key = {
            hdr.ipv4.dstAddr: lpm; // 目的IP地址最长前缀匹配
        }
        actions = {
            set_nhop; // 设置下一跳
            ecmp_group; // 使用ECMP
            drop; // 丢弃
        }
        size = 1024; // 表大小为1024
        default_action = drop; // 默认动作为丢弃
    }

    apply {
        if (hdr.ipv4.isValid()){ // 如果IPv4头部有效
            switch (ipv4_lpm.apply().action_run){ // 应用ipv4_lpm表并获取运行的action
                ecmp_group: {
                    ecmp_group_to_nhop.apply(); // 若是ECMP则再应用映射表
                }
            }
        }
    }
}

Egress Processing

control MyEgress(inout headers hdr,
                 inout metadata meta,
                 inout standard_metadata_t standard_metadata) {
    apply {
    }
}

Checksum Computation

control MyComputeChecksum(inout headers hdr, inout metadata meta) {
     apply {
	update_checksum(
	    hdr.ipv4.isValid(), // 仅在IPv4有效时计算校验和
            { hdr.ipv4.version,
	          hdr.ipv4.ihl,
              hdr.ipv4.dscp,
              hdr.ipv4.ecn,
              hdr.ipv4.totalLen,
              hdr.ipv4.identification,
              hdr.ipv4.flags,
              hdr.ipv4.fragOffset,
              hdr.ipv4.ttl,
              hdr.ipv4.protocol,
              hdr.ipv4.srcAddr,
              hdr.ipv4.dstAddr },
              hdr.ipv4.hdrChecksum, // 要更新的校验和字段
              HashAlgorithm.csum16); // 使用16位加法算法
    }
}

DE parser

control MyDeparser(packet_out packet, in headers hdr) {
    apply {
        packet.emit(hdr.ethernet); // 重新封装以太网头部
        packet.emit(hdr.ipv4); // 重新封装IPv4头部
        packet.emit(hdr.tcp); // 重新封装TCP头部
    }
}

Switch

V1Switch(
MyParser(),
MyVerifyChecksum(),
MyIngress(),
MyEgress(),
MyComputeChecksum(),
MyDeparser()
) main;

s1-commands.txt

// 交换机S1
// 设置匹配表ipv4_lpm和匹配表ecmp_group_to_nhop的默认动作为丢包
table_set_default ipv4_lpm drop
table_set_default ecmp_group_to_nhop drop
// 设置发完主机Host1的数据包直接通过1端口发出，不使用ECMP
table_add ipv4_lpm set_nhop 10.0.1.1/32 =>  00:00:0a:00:01:01 1
// 设置发完Host2的数据包使用ECMP，ECMP的组号为1、共包含4条可选路径
table_add ipv4_lpm ecmp_group 10.0.6.2/32 => 1 4
// 在ECMP组1中，针对哈希结果0、1、2、3分布设置出端口为2、3、4、5
table_add ecmp_group_to_nhop set_nhop 1 0 =>  00:00:00:02:01:00 2
table_add ecmp_group_to_nhop set_nhop 1 1 =>  00:00:00:03:01:00 3
table_add ecmp_group_to_nhop set_nhop 1 2 =>  00:00:00:04:01:00 4
table_add ecmp_group_to_nhop set_nhop 1 3 =>  00:00:00:05:01:00 5

s2-commands.txt

// 交换机S2
// 设置匹配表ipv4_lpm和匹配表ecmp_group_to_nhop的默认动作为丢包
table_set_default ipv4_lpm drop
table_set_default ecmp_group_to_nhop drop
// 设置发完Host2的数据包直接通过1端口发送出去
table_add ipv4_lpm set_nhop 10.0.1.1/32 => 00:00:00:01:02:00 1
// 设置发完Host1的数据包直接通过2端口发送出去
table_add ipv4_lpm set_nhop 10.0.6.2/32 => 00:00:00:06:02:00 2

s3-commands.txt

// 交换机S3
// 设置匹配表ipv4_lpm和匹配表ecmp_group_to_nhop的默认动作为丢包
table_set_default ipv4_lpm drop
table_set_default ecmp_group_to_nhop drop
// 设置发完Host2的数据包直接通过1端口发送出去
table_add ipv4_lpm set_nhop 10.0.1.1/32 => 00:00:00:01:03:00 1
// 设置发完Host1的数据包直接通过2端口发送出去
table_add ipv4_lpm set_nhop 10.0.6.2/32 => 00:00:00:06:03:00 2

s4-commands.txt

// 交换机S4
// 设置匹配表ipv4_lpm和匹配表ecmp_group_to_nhop的默认动作为丢包
table_set_default ipv4_lpm drop
table_set_default ecmp_group_to_nhop drop
// 设置发完Host2的数据包直接通过1端口发送出去
table_add ipv4_lpm set_nhop 10.0.1.1/32 => 00:00:00:01:04:00 1
// 设置发完Host1的数据包直接通过2端口发送出去
table_add ipv4_lpm set_nhop 10.0.6.2/32 => 00:00:00:06:04:00 2

s5-commands.txt

// 交换机S5
// 设置匹配表ipv4_lpm和匹配表ecmp_group_to_nhop的默认动作为丢包
table_set_default ipv4_lpm drop
table_set_default ecmp_group_to_nhop drop
// 设置发完Host2的数据包直接通过1端口发送出去
table_add ipv4_lpm set_nhop 10.0.1.1/32 => 00:00:00:01:05:00 1
// 设置发完Host1的数据包直接通过2端口发送出去
table_add ipv4_lpm set_nhop 10.0.6.2/32 => 00:00:00:06:05:00 2

s6-commands.txt

// 交换机S6
// 设置匹配表ipv4_lpm和匹配表ecmp_group_to_nhop的默认动作为丢包
table_set_default ipv4_lpm drop
table_set_default ecmp_group_to_nhop drop
// 设置发完主机Host2的数据包直接通过1端口发出，不使用ECMP
table_add ipv4_lpm set_nhop 10.0.6.2/32 =>  00:00:0a:00:06:02 1
// 设置发完Host1的数据包使用ECMP，ECMP的组号为1、共包含4条可选路径
table_add ipv4_lpm ecmp_group 10.0.1.0/24 => 1 4
// 在ECMP组1中，针对哈希结果0、1、2、3分布设置出端口为2、3、4、5
table_add ecmp_group_to_nhop set_nhop 1 0 =>  00:00:00:02:06:00 2
table_add ecmp_group_to_nhop set_nhop 1 1 =>  00:00:00:03:06:00 3
table_add ecmp_group_to_nhop set_nhop 1 2 =>  00:00:00:04:06:00 4
table_add ecmp_group_to_nhop set_nhop 1 3 =>  00:00:00:05:06:00 5

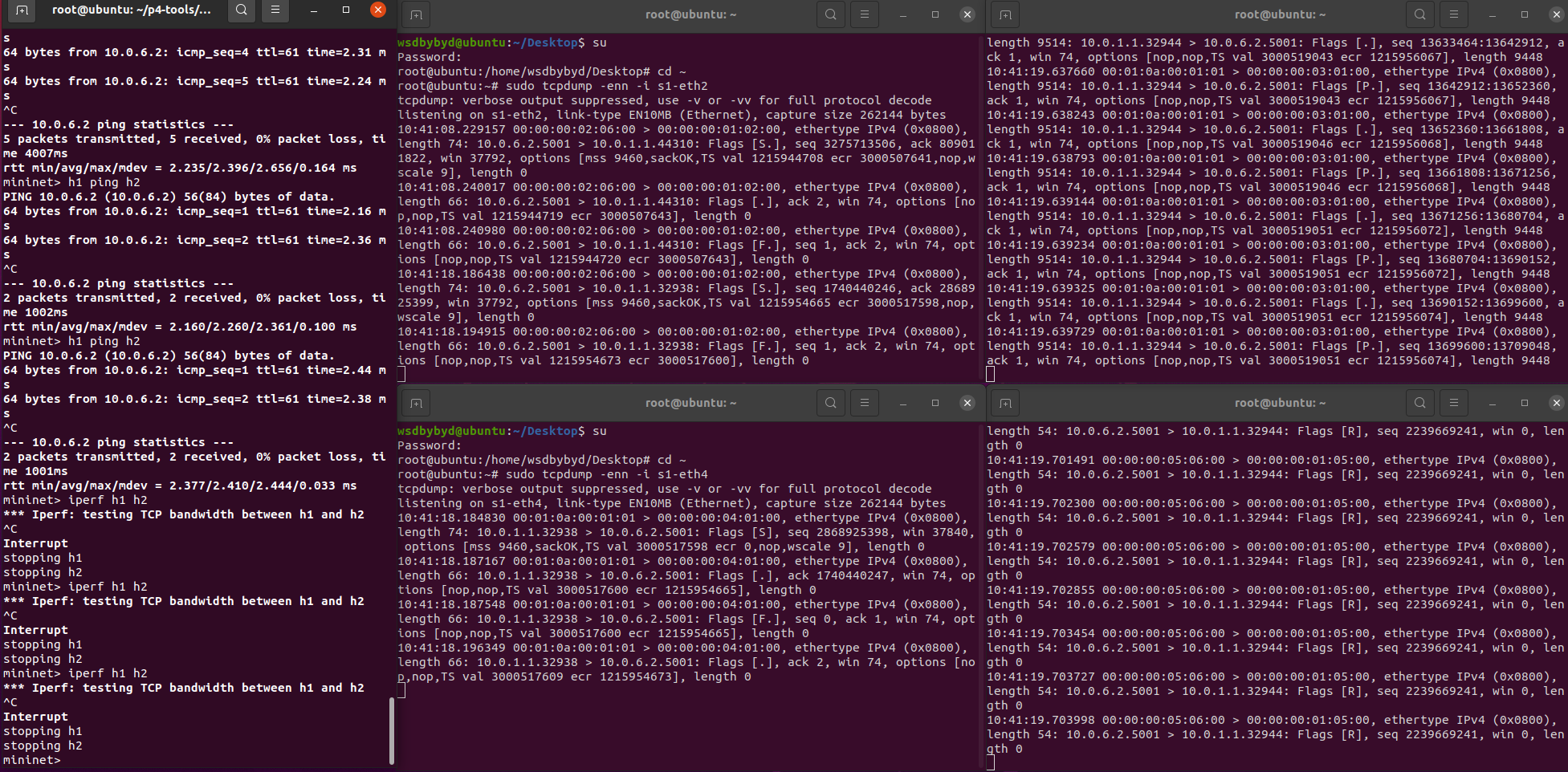

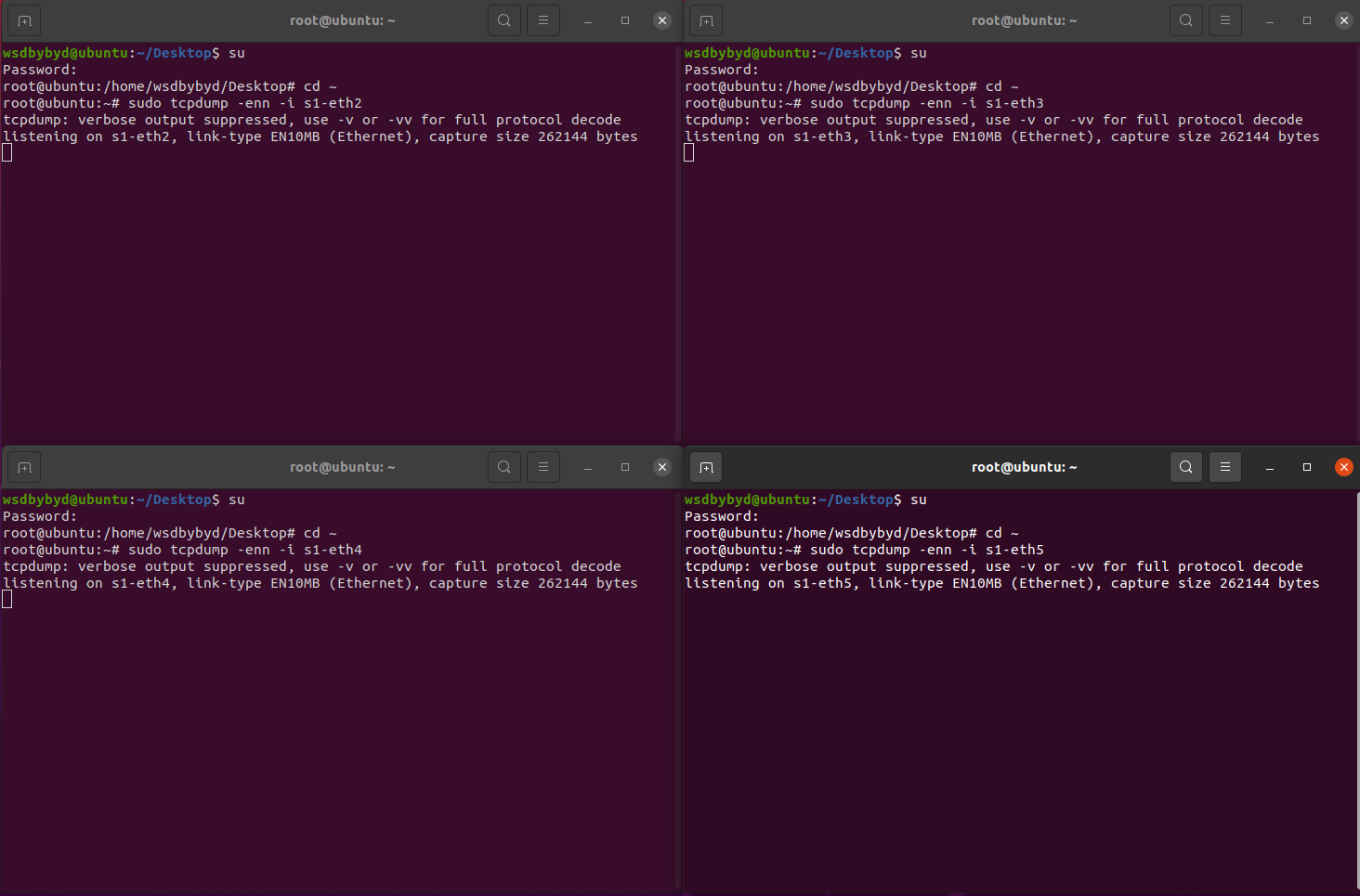

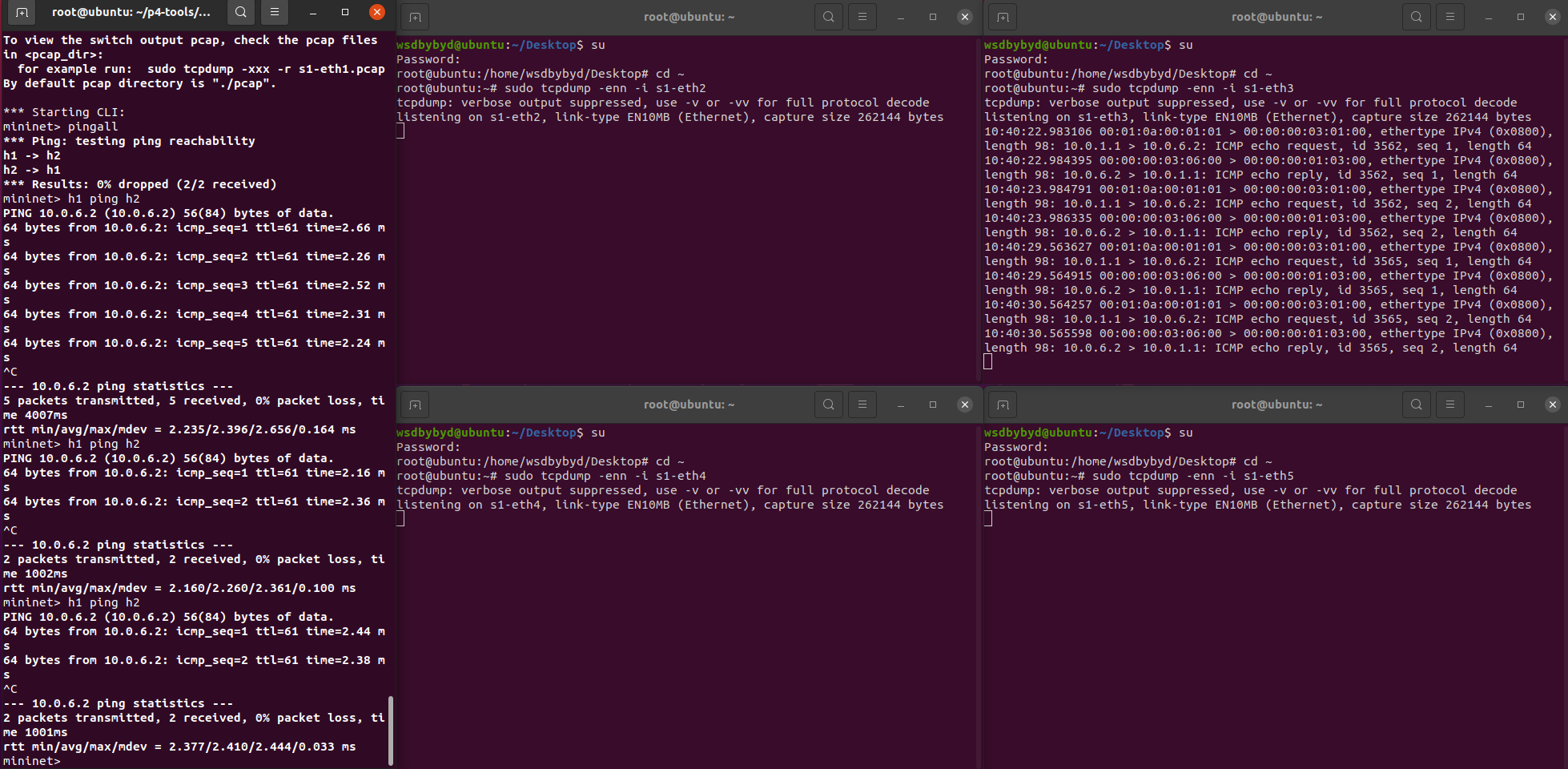

send.py

#!/usr/bin/env python3
# 指定解释器为 Python 3

import argparse   # 可选模块，用于命令行参数解析（此脚本未使用）
import sys        # 用于访问命令行参数
import socket     # 用于主机名到 IP 的转换
import random     # 用于生成随机端口号
import struct     # 用于处理二进制数据（此脚本未使用）

# 从 Scapy 导入必要的函数和协议层
from scapy.all import sendp, get_if_list, get_if_hwaddr
from scapy.all import Ether, IP, UDP, TCP

def get_if():
    """
    自动获取名为 eth0 的网络接口名称。
    返回值：接口名称字符串，如 'h1-eth0'
    """
    ifs = get_if_list()  # 获取所有网络接口列表
    iface = None         # 默认未找到接口
    for i in ifs:
        if "eth0" in i:  # 查找包含 'eth0' 的接口（适用于 Mininet 环境）
            iface = i
            break
    if not iface:
        print("Cannot find eth0 interface")
        exit(1)
    return iface

def main():
    """
    主函数：向指定目标地址发送指定数量的随机 TCP 数据包。
    """
    if len(sys.argv) < 3:
        # 如果命令行参数数量不足，则提示用法并退出
        print('pass 2 arguments: <destination> <number_of_random_packets>')
        exit(1)

    # 获取目标地址（第一个参数）并解析为 IP 地址
    addr = socket.gethostbyname(sys.argv[1])

    # 获取网卡名称
    iface = get_if()

    print("sending on interface %s to %s" % (iface, str(addr)))

    # 发送指定数量的随机 TCP 包
    for _ in range(int(sys.argv[2])):
        # 构造以太网帧，目的地址为广播地址 ff:ff:ff:ff:ff:ff
        pkt = Ether(src=get_if_hwaddr(iface), dst='ff:ff:ff:ff:ff:ff')

        # 添加 IP 层，目标 IP 为用户输入的地址
        # 添加 TCP 层，目标端口和源端口随机生成
        pkt = pkt / IP(dst=addr) / TCP(
            dport=random.randint(5000, 60000),  # 随机目的端口
            sport=random.randint(49152, 65535)  # 随机源端口
        )

        # 发送数据包（通过指定接口），不显示详细信息
        sendp(pkt, iface=iface, verbose=False)

if __name__ == '__main__':
    main()

network.py

from p4utils.mininetlib.network_API import NetworkAPI

net = NetworkAPI()

# Network general options
net.setLogLevel('info')

# Network definition
net.addP4Switch('s1', cli_input='sw-commands/s1-commands.txt')
net.addP4Switch('s2', cli_input='sw-commands/s2-commands.txt')
net.addP4Switch('s3', cli_input='sw-commands/s3-commands.txt')
net.addP4Switch('s4', cli_input='sw-commands/s4-commands.txt')
net.addP4Switch('s5', cli_input='sw-commands/s5-commands.txt')
net.addP4Switch('s6', cli_input='sw-commands/s6-commands.txt')
net.setP4SourceAll('p4src/ecmp.p4')

net.addHost('h1')
net.addHost('h2')

net.addLink("h1", "s1")
net.addLink("h2", "s6")
net.addLink("s1", "s2")
net.addLink("s1", "s3")
net.addLink("s1", "s4")
net.addLink("s1", "s5")
net.addLink("s2", "s6")
net.addLink("s3", "s6")
net.addLink("s4", "s6")
net.addLink("s5", "s6")

# Assignment strategy
net.mixed()

# Nodes general options
net.enablePcapDumpAll()
net.enableLogAll()
net.enableCli()
net.startNetwork()
